MICROSCOPIA

Microscopía (o también sin tilde «microscopia») es el conjunto de técnicas y métodos destinados a hacer visible los objetos de estudio que por su pequeñez están fuera del rango de resolución del ojo normal.
Si bien el microscopio es el elemento central de la microscopía, el uso del mismo se requiere para producir las imágenes adecuadas, de todo un conjunto de métodos y técnicas afines pero extrínsecas al aparato. Algunas de ellas son, técnicas de preparación y manejo de los objetos de estudio, técnicas de salida, procesamiento, interpretación y registro de imágenes, etc.

Exceptuando técnicas especiales como las utilizadas en microscopio de fuerza atómica, microscopio de iones en campo y microscopio de efecto túnel, la microscopía generalmente implica la difracción, reflexión o refracción de algún tipo de radiación incidente en el sujeto de estudio.

Microscopio

El microscopio (del griego μικρός micrós, ‘pequeño’, y σκοπέω scopéo, ‘mirar’) es un instrumento que permite observar objetos que son demasiado pequeños para ser vistos a simple vista. El tipo más común y el primero que se inventó es el microscopio óptico. Se trata de un instrumento óptico que contiene dos o más lentes que permiten obtener una imagen aumentada del objeto y que funciona por refracción. La ciencia que investiga los objetos pequeños utilizando este instrumento se llama microscopía.

En 1665 Robert Hooke observó con un microscopio un delgado corte de corcho y notó que el material era poroso, en su conjunto, formaban cavidades poco profundas a modo de celditas a las que llamó células. Se trataba de la primera observación de células muertas. Unos años más tarde, Marcello Malpighi, anatomista y biólogo italiano, observó células vivas. Fue el primero en estudiar tejidos vivos al microscopio.El microscopio fue inventado por Zacharias Janssen en 1590. En 1665 aparece en la obra de William Harvey sobre la circulación sanguínea al mirar al microscopio los capilares sanguíneos, y Robert Hooke publicó su obra Micrographia.

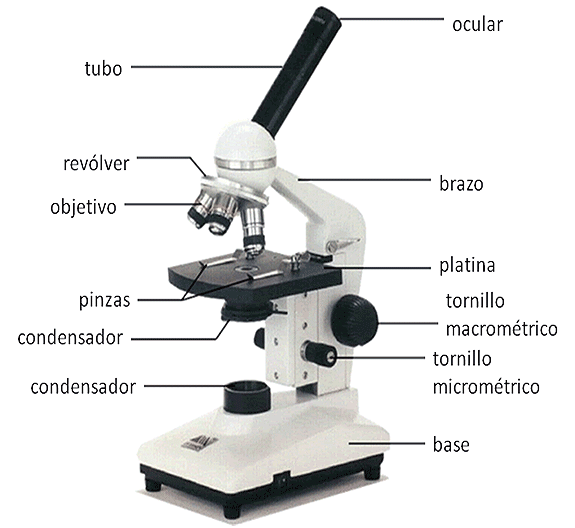

Figura 1. Partes del microscopio

  -OCULAR: Lente situada cerca del ojo del observador. Amplía la imagen del objetivo.

 - El TUBO Óptico se puede acercar o alejar de la preparación mediante un TORNILLO MACROMÉTRICO o de grandes movimientos que sirve para realizar un primer enfoque.

 -REVÓLVER: Contiene los sistemas de lentes objetivos. Permite, al girar, cambiar los objetivos. La esfera se suele llamar CABEZAL Y contiene los sistemas de lentes oculares (monoculares o binoculares (2 lentes)).

 - BRAZO : Es una pieza metálica de forma curvada que puede girar; sostiene por su extremo superior al Tubo Óptico y en el inferior lleva varias piezas importantes.

  -PLATINA: Lugar donde se deposita la preparación.

  -OBJETIVO: Lente situada cerca de la preparación. Amplía la imagen de ésta.

  - PINZAS DE SUJECIÓN.- Parte mecánica que sirve para sujetar la preparación. La mayoría de los microscopios modernos tienen las pinzas adosadas a un carro con dos tornillos, que permiten un avance longitudinal y  transversal de la preparación.

 -CONDENSADOR: Lente que concentra los rayos luminosos sobre la preparación. El condensador de la parte de abajo también se llama FOCO y es el que dirige los rayos luminosos hacia el condensador.

 -TORNILLOS DE ENFOQUE: Macrométrico que aproxima el enfoque y micrométrico que consigue el enfoque correcto.

 - BASE. Sujeción de todo el microscopio.

   Sobre la PLATINA se coloca la preparación que se va a observar  con un Orificio central por el que pasa la Luz procedente del Espejo. El ESPEJO con una cara plana y otra cóncava, está montado sobre un eje giratorio ubicado en la zona más inferior del brazo por debajo de la Platina.

Reglas Generales Para El Cuidado Del Microscopio

1. Traslado. Se toma con la mano derecha el brazo del microscopio y con la mano izquierda la base.
2. El cordón se deberá enrollar sobre sí mismo, no alrededor del cuerpo del microscopio.
3. El microscopio se encenderá hasta que comience la observación.
4. Ya encendido, no se apagará constantemente, sino hasta finalizar la observación de todas las muestras que se indiquen en la práctica, mientras no se observe, se disminuirá la intensidad luminosa.
5. Mientras permanezca encendido se evitará realizar cualquier movimiento brusco.
6. Se evitará manejarlo con las manos húmedas o mojadas.
7. Cuando no se esté observando, deberá eliminarse la lente ocular con el objeto de menor aumento.
8. El sistema óptico y de iluminación nunca deberá ser tocado con los dedos.
9. No se deberán colocar los portaobjetos mojados sobre la platina.
10. Después de usar el lente de inmersión se deberá limpiar con un paño suave o con un papel higiénico.
11. En las preparaciones en fresco siempre deberá cubrirse con cubreobjetos.

Manejo Y Uso Del Microscopio

1. Colocar el microscopio en una mesa que permita una cómoda observación a través del ocular.
2. Limpiar el sistema óptico y el de iluminación.
3. Subir el condensador hasta el tope y cerrar el diafragma iris, aproximadamente a la mitad.
4. Seleccionar con el revolver el objetivo de menor aumento (10 X).
Bajar la platina y colocar la preparación (fijarse que quede firmemente sujeta al carro, y que el cubre objetos y el objeto estén situados hacia arriba) acomodando la porción de la preparación que se va examinar en la apertura.
5. Mirando por los extremos subir la platina hasta el tope, si no hay tope acercar la platina lo más cerca posible a la lente objetiva, hasta apoyarlo levemente sobre la preparación. Normalmente los microscopios convencionales poseen un tope que impide su ascenso por arriba de cierta marca. Sin embargo, puede darse el caso que tal tope no exista. (este tope solo existe en la lente objetiva de 10X).
6. Mirando por los oculares bajar la platina con el tornillo macrométrico, hasta que empiecen a distinguirse los detalles de la preparación.
7. Afinar los detalles de la imagen moviendo el tornillo micrométrico.
8. Ajustar la distancia interpupilar (distancia entre los ojos).
9. Ajustar dioptrías (agudeza visual) en la porta ocular izquierda, o bien con el ocular enfocarle izquierdo.
10. Una vez conseguido el enfoque correcto, recorra todo la preparación, a fin de ir reconociendo imágenes que le sean familiares. recordar que el objetivo de 10X permite ver la visión panorámica del preparado. Es decir, los tejidos, su ubicación, y sus relaciones (función importante al inicio del estudio que ahorrará tiempo dedicado al análisis de la muestra).
11. Cambiar a un objetivo de más aumento (sin bajar la platina con el tornillo macrométrico) y enfocar únicamente con el tornillo micrométrico.
12. Para usar el objetivo de 100X, aleje la lente de la muestra, deposite una gota de aceite de inmersión en el portaobjetos (sin quitar la laminilla de la platina) en el punto de mayor concentración luminosa, acerque la lente de 100X lentamente hasta que esta se encuentre en contacto con el aceite (observar lateralmente éste movimiento). Observe por el ocular y mueva ligeramente el tornillo micrométrico hasta encontrar la imagen.
13. Recordar que los objetivos de 40X y 100X, permiten ver detalles de una célula, o la conformación celular de una estructura. Se puede observar la forma y tamaño de células o grupo de ellas, aspecto que permite analizar la muestra de manera eficiente.
14. Al finalizar su observación, apague la fuente de luz, colocar la lente de menor aumento. Aleje la platina del objetivo. Retire la laminilla y limpie las lentes objetivas y la platina. Si al llevar a cabo el proceso no enfoco con la lente objetiva de 10X o la lente objetiva de 40X.

Checar los siguientes aspectos:

A. No enfoco con la lente objetiva de 10X.

• Ver si la iluminación es correcta Una mala iluminación puede hacer que el punto máximo de enfoque se vea poco nítido, dándonos la falsa impresión de un problema en el sistema de lentes.

La búsqueda de la mejor iluminación o la apertura del diafragma resolverán el problema.

 Limpiar el ocular. Muchas veces ocurre que la inexperta (y comprensible) manipulación del microscopio, hace que uno toque el ocular con los dedos, dejando la impronta de las huellas digitales. La simple limpieza del ocular puede resolver el problema (error muy frecuente cuando no se observa una imagen).
 Acomodar correctamente el revólver. Generalmente los revólveres de cualquier microscopio tienen una traba para cada objetivo. Acomodarlo incorrectamente, o no trabarlo en su punto exacto,puede desalinear el objetivo del ocular, impidiéndonos una correcta apreciación de la muestra. Al acomodar el revólver correctamente, alineará al objetivo 10X con el ocular, y permitirá ver correctamente.
 Limpiar el cubreobjetos. Al acomodar la preparación en la platina, muchas veces apoyamos nuestros dedos sobre el cubreobjetos. La simple limpieza garantizará la resolución.

B. No enfoco con la lente objetiva de 40X.

 Fijarse en las características del cubreobjetos. El cubre-objeto está colocado hacia el objetivo, un error tan simple se comete diariamente. Por eso es necesario garantizar, antes de acomodar la preparación en la platina, que el cubreobjetos esté colocado hacia arriba. Su incorrecta acomodación nos permitirá ver la preparación en 10X, pero será imposible su observación en 40X. Checar el grosor del cubre objetos si este es demasiado grueso impide cualquier enfoque o es de mala calidad.
 Fijarse el estado del objetivo de 40X.La gran mayoría de los objetivos 40X, presenta un sistema de resorte en su lente inferior (el que se encuentra cercano a la preparación), a fin de evitar la rotura del cubreobjetos. Sin embargo, muchas veces dicho resorte no funciona correctamente, desacomodando de esta manera los lentes que conforman al objetivo al quedar trabado en un tramo de su recorrido. En estos casos es conveniente avisar al personal del laboratorio, debido a que la manipulación errónea se podría transformar en un error irreparable.
 Fijarse si se está utilizando el objetivo correcto. Los microscopios presentan a la par de los dos objetivos convencionales (10X y 40X),
un tercer objetivo llamado de inmersión (100X). Este objetivo utiliza como fundamento el uso de un aceite especial (aceite de inmersión) interpuesto entre dicho objetivo y el cubre objeto. De esta manera, se altera el índice de difracción del medio interpuesto entre el preparado y el objetivo, y por simple fórmula de límite de resolución, se consigue un mayor aumento. Puede darse el caso que erróneamente hayamos acomodado el objetivo de inmersión en lugar del objetivo 40X, imposibilitando la visión correcta al microscopio. En las lentes objetivas de 100X las causas de no observación de la imagen son las mismas que para el de 40X, la diferencia es que siempre usan aceite de inmersión
.
Uso del sistema de medición

a. Checar el sistema óptico, de iluminación y mecánico del microscopio.
b. Confirmar que el sistema óptico se encuentre limpia.
c. Revisar el sistema eléctrico del instrumento (clavijas en buenas condiciones).
d. Seguir las instrucciones para el enfoque de la muestra.
e. Terminado el trabajo apagar el microscopio, limpiar su sistema óptico y entregarlo al encargado del laboratorio.

Confiabilidad Analítica:

1) Lo más conveniente es dejar fijo el microscopio en la mesa de trabajo
cubierto con una funda para evitar el polvo cuando no se utiliza o bien
guardarlo en un armario.
2) La mesa que se vaya a utilizar debe ser estable para evitar molestas
vibraciones de la muestra durante el examen, estar alejada de las
ventanas y de preferencia ser de fondo negro.3) Mantener el microscopio por lo menos 15 cm del borde de la mesa de
laboratorio.
4) La posición ante el microscopio debe ser cómoda y estar a una altura
correcta.
5) Mantener limpio el sistema óptico y el de iluminación (libre de polvo,
aceite, grasa, etc.)
6) Al limpiar las lentes primeramente eliminar las partículas de polvo, ya
sea con un bulbo inyector de aire, un pincel o bien soplando fuertemente
sobre la lente. Posteriormente usar de preferencia papel para lentes
seco, en caso de estar sucios de grasa o aceite usar una mezcla de
alcohol – acetona- éter (80%/10%/10%) y en última instancia con xilol.
Esta limpieza debe de realizarse antes y después de usar el
microscopio.
7) Las partes externas del microscopio se limpian con un lienzo seco, o en
su efecto humedeciendo un algodón con un detergente suave,
posteriormente limpiar con un trapo húmedo, nunca limpiar con alcohol
o acetona.
8) Evitar que las lentes estén en contacto con saliva debido a que al
mezclarse con el polvo forma una capa difícil de remover.
9) Cuando se observe a través del ocular no pegar los ojos a la lente(los
cosméticos las dañan.
10) Evitar que las lentes objetivas se rayen o quiebren al enfocar. Para
realizar el enfoque hay una de operaciones que facilita y acelera el
enfoque y evita al mismo tiempo que se estropee la preparación o el
microscopio la más indicada y sencilla para el enfoque inicial es el usar
el objetivo de 10X, porque la mayoría de los microscopios tienen un tope
que impide que esta lente pegue con el portaobjetos.
11) Al enfocar hacerlo siempre tratando de alejar la lente de la muestra y
nunca en sentido contrario.
12) Nunca deje la lente sumergida en el aceite o en contacto con muestras
líquidas.
13) No quitar las lentes objetivas y oculares de su lugar.
14) No cambiar las lentes objetivas tomándolas con los dedos por su
estructura metálica, ya que el sudor contiene ácidos grasos y otras
sustancias que los dañan, además al moverlos de esta forma los
desajusta.
15) No quitar el condensador, ni tratar de ver si estos tienen diafragma con
el dedo usar siempre en dispositivo provisto por fabricante para hacerlo.
16) Al desconectar los enchufes del microscopio no tirar del alambre, sujetar
firmemente el enchufe y luego desconectarlo de la toma.
17) El estudiante que use anteojos debe quitárselos cuando vaya a observar
al microscopio, excepto el que sufre astigmatismo, o que las lentes
oculares tengan indicaciones de que pueden usarse con gafas, en este
caso evitar el contacto de las lentes oculares con los anteojos pues los
oculares pueden rayarse e inutilizarse.
18) Nunca mueva ninguna parte del microscopio si antes no sabe para que
sirve.
19) Siempre que enfoque primero localice visualmente las partes que va
utilizar y posteriormente proceder a moverlas.
20) El mantenimiento del microscopio debe ser diario, mensual y semestral.

Conclusión:

En toda disciplina científica tenemos una principal importancia no solo en el Método Científico que estemos aplicando, sino también en el Instrumental Científico empleado, siendo un elemento esencial para realizar distintos ensayos y para que otros miembros de la Comunidad Científica puedan repetirlo, por lo que también los Avances Tecnológicos que se realizan también tienen injerencia en los cambios de las distintas teorías o puntos de vista.

Uno de los grandes avances que tuvo el mundo de la ciencia se dio con la llegada del Microscopio Óptico, que consistió en la combinación de al menos Dos Lentes para lograr un aumento más que considerable de lo que estamos observando, llevando nuestra atención a más allá de lo que nuestros ojos pueden apreciar, inclusive con la ayuda de una Lupa de Aumentos, llevando la exploración de nuestro entorno a nuevos mundos.

Esta invención fue el punto de partida de una gran variedad de avances en el mundo de la ciencia, que partieron desde el mundo de la Microscopía y que además cambiaron la forma de ver el mundo, desde la posibilidad de estudiar las Bacterias y Microbios (lo que dio marcha a la Bacteriología) hasta el análisis de nuestra propia sangre con el descubrimiento de los Glóbulos Rojos y Blancos, que supuso un fuerte avance en el mundo de la medicina.

También se aplica la Microscopía a la resolución de conflictos de índole legal, con las distintas disciplinas científicas vinculadas a la Criminalística, que derivan de otras ciencias como lo es la Bioquímica, permitiendo además mayor precisión a la hora de realizar Reacciones Químicas, mejorando notoriamente la precisión a la hora de interpretar resultados.

Actualmente contamos con la Microscopía Electrónica de Barrido que permite conseguir aumentos de más de 100.000X, siendo derivada del instrumental conocido como Microscopio Electrónico de Transmisión (TEM) que emplea un haz de electrones en lugar de emplear una Fuente Lumínica para lograr el enfoque.

Tipos de Destiladores

Generalidades

Proceso que consiste en calentar un líquido hasta que sus componentes más volátiles pasan a la fase de vapor y, a continuación, enfriar el vapor para recuperar dichos componentes en forma líquida por medio de la condensación.

El objetivo principal de la destilación es separar una mezcla de varios componentes aprovechando sus distintas volatilidades, o bien separar los materiales volátiles de los no volátiles.

En la evaporación y en el secado, normalmente el objetivo es obtener el componente menos volátil; el componente más volátil, casi siempre agua, se desecha. Sin embargo, la finalidad principal de la destilación es obtener el componente más volátil en forma pura. Por ejemplo, la eliminación del agua de la glicerina evaporando el agua, se llama evaporación, pero la eliminación del agua del alcohol evaporando el alcohol se llama destilación, aunque se usan mecanismos similares en ambos caso. Se trata de un cambio de estado, por lo general, de líquido a gas, y posterior condensación para obtenerlos generalmente en su estado líquido.

En la industria alimentaria, la destilación ha sido y es utilizada para separar el alcohol de diversas frutas, granos, vinos y cervezas mayoritariamente sin embargo se obtiene por esta vía Aceites esenciales y gran cantidad de compuestos fuentes de sabores y aromas a bajo costo y con relativa rapidez.

Una vez que la materia prima (frutas, cereales, y otros materiales ricos en carbohidratos) ha fermentado a partir de un licor rico en azucares se calienta hasta la temperatura ebullición de trabajo del destilador, y la correspondiente para la etapa específica a una determinada altura en el destilador de cada uno de los diferentes componentes de base del material fermentado, tales como agua, alcohol y aceites que por sus características tienen diferentes puntos de ebullición, lo cual constituye el fundamento de la destilación como operación de transferencia de masa para la separación de los componentes individuales de una mezcla líquida.

El material destilado se recoge en recipientes para su ulterior purificación, mezcla o uso como producto final dependiendo de las características de calidad del obtenido en la destilación, cuidando que los producto cabeza y cola (elementos indeseables) están excluidos del producto principal como por ejemplo el alcohol etílico y sus productos de cabeza más volátiles como el metanol o de cola como alcoholes de alto peso molecular menos volátiles.

Si la diferencia en volatilidad (y por tanto en punto de ebullición) entre los dos componentes es grande, puede realizarse fácilmente la separación completa en una destilación individual. El agua del mar, por ejemplo, que contiene un 4% de sólidos disueltos (principalmente sal común), puede purificarse fácilmente evaporando el agua, y condensando después el vapor para recoger el producto: agua destilada. Para la mayoría de los propósitos, este producto es equivalente al agua pura, aunque en realidad contiene algunas impurezas en forma de gases disueltos, siendo la más importante el dióxido de carbono.

Si los puntos de ebullición de los componentes de una mezcla sólo difieren ligeramente, no se puede conseguir la separación total en una destilación individual. Un ejemplo importante es la separación de agua, que hierve a 100 °C, y alcohol, que hierve a 78,5 °C. Si se hierve una mezcla de estos dos líquidos, el vapor que sale es más rico en alcohol y más pobre en agua que el líquido del que procede, pero no es alcohol puro. Con el fin de concentrar una disolución que contenga un 10% de alcohol (como la que puede obtenerse por fermentación) para obtener una disolución que contenga un 50% de alcohol (frecuente en el whisky), el destilado ha de destilarse una o dos veces más, y si se desea alcohol industrial (95%) son necesarias varias destilaciones.

En la mezcla simple de dos líquidos solubles entre sí, la volatilidad de cada uno es perturbada por la presencia del otro. En este caso, el punto de ebullición de una mezcla al 50%, por ejemplo, estaría a mitad de camino entre los puntos de ebullición de las sustancias puras, y el grado de separación producido por una destilación individual dependería solamente de la presión de vapor, o volatilidad de los componentes separados a esa temperatura.

Esta sencilla relación fue anunciada por vez primera por el químico francés François Marie Raoult (1830-1901) y se llama ley de Raoult. Esta ley sólo se aplica a mezclas de líquidos muy similares en su estructura química, como el benceno y el tolueno. En la mayoría de los casos se producen amplias desviaciones de esta ley. Si un componente sólo es ligeramente soluble en el otro, su volatilidad aumenta anormalmente.

En el ejemplo anterior, la volatilidad del alcohol en disolución acuosa diluida es varias veces mayor que la predicha por la ley de Raoult. En disoluciones de alcohol muy concentradas, la desviación es aún mayor: la destilación de alcohol de 99% produce un vapor de menos de 99% de alcohol. Por esta razón el alcohol no puede ser concentrado por destilación más de un 97%, aunque se realice un número infinito de destilaciones.

Clases de Destilación

Ø Destilación fraccionada: Si se consigue que una parte del destilado vuelva del condensador y gotee por una larga columna a una serie de platos, y que al mismo tiempo el vapor que se dirige al condensador burbujee en el líquido de esos platos, el vapor y el líquido interaccionarán de forma que parte del agua del vapor se condensará y parte del alcohol del líquido se evaporará. Así pues, la interacción en cada plato es equivalente a una redestilación, y construyendo una columna con el suficiente número de platos, se puede obtener alcohol de 95% en una operación individual. Además, introduciendo gradualmente la disolución original de 10% de alcohol en un punto en mitad de la columna, se podrá extraer prácticamente todo el alcohol del agua mientras desciende hasta la placa inferior, de forma que no se desperdicie nada de alcohol.

Este proceso, conocido como rectificación o destilación fraccionada, se utiliza mucho en la industria alimentaria, no sólo para mezclas simples de dos componentes (como alcohol y agua en los productos de fermentación, u oxígeno y nitrógeno en el aire líquido), sino también para mezclas más complejas.

La columna de fraccionamiento que se usa con más frecuencia es la llamada torre con caperuzas de burbujeo, en la que las platos están dispuestas horizontalmente, separadas unos centímetros, y los vapores ascendentes suben por unas caperuzas de burbujeo a cada plato, donde burbujean a través del líquido.

Los platos están escalonados de forma que el líquido fluye de izquierda a derecha en una placa, luego cae a la placa de abajo y allí fluye de derecha a izquierda. La interacción entre el líquido y el vapor puede ser incompleta debido a que puede producirse espuma y arrastre de forma que parte del líquido sea transportado por el vapor a la placa superior. En este caso, pueden ser necesarios cinco platos para hacer el trabajo de cuatro platos teóricas, que realizan cuatro destilaciones.

Un equivalente barato de la torre de burbujeo es la llamada columna apilada, en la que el líquido fluye hacia abajo sobre una pila de anillos cerámicos o retal de tuberías de vidrio.

La única desventaja de la destilación fraccionada es que una gran fracción llamada el reflujo (más o menos la mitad) del destilado condensado debe volver a la parte superior de la torre y eventualmente debe hervirse otra vez, con lo cual hay que suministrar más calor. Por otra parte, el funcionamiento continuo permite grandes ahorros de calor, porque el destilado que sale puede ser utilizado para precalentar el material que entra.

Cuando la mezcla está formada por varios componentes, estos se extraen en distintos puntos a lo largo de la torre. Las torres de destilación industrial para petróleo tienen a menudo 100 platos, con al menos diez fracciones diferentes que son extraídas en los puntos adecuados. Se han utilizado torres de más de 500 platos para separar isótopos por destilación.

Ø Destilación por arrastre con vapor: Si dos líquidos insolubles se calientan, y si ninguno de los dos es afectado por la presencia del otro (mientras se les remueva para que el líquido más ligero no forme una capa impenetrable sobre el más pesado) y se evaporan en un grado determinado solamente por su propia volatilidad. Por lo tanto, dicha mezcla siempre hierve a una temperatura menor que la de cada componente por separado. El porcentaje de cada componente en el vapor sólo depende de su presión de vapor a esa temperatura. Este principio puede aplicarse a sustancias que podrían verse perjudicadas por el exceso de calor si fueran destiladas en la forma habitual.

En este caso al contacto del material a destilas disminuye la presión parcial de cada componente y por lo tanto su temperatura de destilación, y por consiguiente se hace relativamente sencilla la destilación de los componentes

Ø Destilación al vacío: Otro método para destilar sustancias a temperaturas por debajo de su punto normal de ebullición es evacuar parcialmente el alambique. Por ejemplo, la anilina puede ser destilada a 100 °C extrayendo el 93% del aire del alambique. Este método es tan efectivo como la destilación por arrate con vapor, pero más costoso. Cuanto mayor es el grado de vacío, menor es la temperatura de destilación. Si la destilación se efectúa en un vacío prácticamente perfecto, el proceso se llama destilación molecular. Este proceso se usa normalmente en la industria para purificar vitaminas y otros productos inestables. Se coloca la sustancia en una placa dentro de un espacio evacuado y se calienta. El condensador es una placa fría, colocada tan cerca de la primera como sea posible. La mayoría del material pasa por el espacio entre los dos platos, y por lo tanto se pierde muy poco.

Ø Destilación molecular centrífuga: Si una columna larga que contiene una mezcla de gases se cierra herméticamente y se coloca en posición vertical, se produce una separación parcial de los gases como resultado de la gravedad. En una centrifugadora de alta velocidad, o en un instrumento llamado vórtice, las fuerzas que separan los componentes más ligeros de los más pesados son miles de veces mayores que las de la gravedad, haciendo la separación más eficaz.

Ø Sublimación: Si se destila una sustancia sólida, pasándola directamente a la fase de vapor y otra vez a la fase sólida sin que se forme un líquido en ningún momento, el proceso se llama sublimación. La sublimación no difiere de la destilación en ningún aspecto importante, excepto en el cuidado especial que se requiere para impedir que el sólido obstruya el aparato. La rectificación de dichos materiales es imposible.

Ø Destilación destructiva: Cuando se calienta una sustancia a una temperatura elevada, descomponiéndose en varios productos valiosos, y esos productos se separan por fraccionamiento en la misma operación, el proceso se llama destilación destructiva. Las aplicaciones más importantes de este proceso son la destilación destructiva del carbón para la obtención del coque, el alquitrán, el gas y el amoníaco, y la destilación destructiva de la madera para la producción de carbón de leña, Acido Etanoico, la Propanona y el Metanol. Este último proceso ha sido ampliamente desplazado por procedimientos sintéticos para fabricar distintos subproductos. El craqueo del petróleo se asemeja a una destilación destructiva.

Buenas noches, les comparto una actividad que nuestra profesora nos ha dejado para seguir enriqueciendo nuestros conocimientos.

Baño maría:

1.- ¿Qué tipo de instrumento o equipo es?

Equipo de calentamiento

2.-¿Cuál es la función que tiene en el laboratorio?

El baño de María es un equipo que se utiliza en el laboratorio para realizar pruebas serológicas y

procedimientos de incubación, aglutinación, inactivación, biomédicos, farmacéuticos y hasta

industriales. Por lo general, se utilizan con agua, pero también permiten trabajar con aceite.

3.-Las principales partes de las que consta el equipo

Una cubierta, un tablero de control, una pantalla, una perilla de selección, un interruptor para

encender y apagar, un tanque, una bandeja difusora y un control de llenado/vaciado.

4.-Describe los principios básicos de su operación

Los baños María están constituidos por un tanque fabricado en material inoxidable, el cual tiene

montado en la parte inferior del mismo un conjunto de resistencias eléctricas, mediante las cuales

se transfiere calor a un medio como agua o aceite, que se mantiene a una temperatura

preseleccionada a través

de un dispositivo de control. El concepto de baño María implica el calentamiento indirecto de la

sustancia por convección térmica desde el medio líquido (agua, frecuentemente). Algunos

disponen de una serie de accesorios como sistemas de agitación, que imprimen al medio

calefactor un movimiento cuidadosamente y resistencia a las condiciones ambientales propias de

un laboratorio. Las resistencias pueden ser las siguientes:

• De inmersión. Se caracterizan por estar instaladas dentro de un tubo sellado.

• Externas. Se encuentran ubicadas en la parte inferior pero son externas al tanque; están

protegidas por un material aislante que evita pérdidas de calor.

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

No contiene, ya que no es un equipo de pesaje, sin embargo debe de estar en un lugar nivelado.

7.-La medición

No efectúa mediciones, si no que sirve para para conferir temperatura uniforme a una

sustancia líquida o sólida o para calentarla lentamente, sumergiendo el recipiente que la contiene

en otro mayor con agua u otro líquido que se lleva a o está en ebullición. Sin embargo, la

centrífuga contiene rangos de temperatura normalmente utilizados entre la temperatura ambiente

y los 60 °C.

8.- El apagado

Simplemente, presionar el interruptor, esperar a que se enfríe y llevar a cabo la limpieza para su

guardado.

9.- El mantenimiento básico y general.

Limpieza (mensual):

1. Apagar y desconectar el equipo. Esperar a que el mismo se enfríe para evitar riesgos o

quemaduras accidentales.

2. Extraer el fluido utilizado para el calentamiento. Si es agua, puede verterse a un sifón. Si es

aceite, recolectar en un recipiente con capacidad –volumen– adecuada.

3. Retirar la rejilla de difusión térmica que se encuentra ubicada en el fondo del tanque.

4. Limpiar el interior del tanque con un detergente suave. Si se presentan indicios de corrosión,

existen en el mercado sustancias para limpiar el acero inoxidable. Frotar suavemente con esponjas

sintéticas o equivalentes. Evitar la utilización de lana de acero para remover manchas de óxido,

debido a que las mismas dejan partículas de acero que podrían acelerar la corrosión.

5. Evitar doblar o golpear el tubo capilar del control de temperatura que generalmente se encuentra

ubicado en el fondo del tanque.

6. Limpiar con agua limpia el exterior y el interior del baño de María.

Lubricación

Frecuencia: Diaria

Esta actividad es para baños de María que disponen de unidad o sistema de agitación. Lubricar el

eje del motor eléctrico del agitador. Colocar una gota de aceite mineral en el eje, para que se

mantenga una buena condición

de lubricación entre los rodamientos del motor y el eje del mismo.

Centrífuga

1.- ¿Qué tipo de instrumento o equipo es?

Equipo de separación.

2.-Cuál es la función que tiene en el laboratorio?

Se utilizan en general, en procesos como la separación por sedimentación de los componentes

sólidos de los líquidos biológicos y, en partículas, en la separación de los componentes de la

sangre: glóbulos rojos, glóbulos blancos, plasma y plaquetas, entre otros, y para la realización de

múltiples pruebas y tratamientos.

3.-Las principales partes de las que consta el equipo

El control eléctrico/electrónico que dispone generalmente de los siguientes elementos:

1. Control de encendido y apagado, control de tiempo de operación –temporizador control de

velocidad de rotación –en algunas centrífugas–, control de temperatura –en centrífugas

refrigeradas–, control de vibraciones –mecanismo de seguridad– y sistema de freno.

2. Sistema de refrigeración, en las centrífugas refrigeradas.

3. Sistema de vacío, en ultracentrífugas. (No consta en la ilustración).

4. Base.

5. Tapa.

6. Carcaza.

7. Motor eléctrico.

8. Rotor. Existen rotores de diverso tipo, los más comunes son los de ángulo fijo, los de cubo

pivotante, los de tubo vertical y los de tubo casi vertical.

4.-Describe los principios básicos de su operación

Las centrífugas son una aplicación práctica de las leyes de movimiento de Newton. Cuando un

cuerpo de masa (m) gira alrededor de un punto central (o), experimenta una fuerza (N)

denominada centrípeta en la dirección de eje de rotación. La centrífuga dispone de un eje –

giratorio- sobre el cual dispone de un sistema de alojamiento, donde se colocan las muestras.

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

Ya que no es un equipo de pesaje, la centrífuga requiere de un lugar libre de suciedad y nivelado,

que no se someta a cambios bruscos de temperatura y que se usen los tipos de rotores

específicamente para la centrífuga, respectivamente.

7.-La medición

La centrífuga no efectúa mediciones, más bien separa sustancias, pero lo que si se puede decir, es

que la centrifugación debe llevarse a cabo en un determinado lapso de tiempo, el tiempo suficiente

para que las sustancias se separen, así como evitar interrumpir el proceso de separación.

8.- El apagado

 Esperar a que termine el lapso de tiempo determinado.

 Parar la centrifugadora (alguna incluyen el cronómetro), retirar los tubos.

 Apagar la centrífuga, desconectar, limpiar si es necesario y guardar.

 Tirar los residuos donde se indique, así como llevar a cabo la limpieza del material

utilizado.

9.- El mantenimiento básico y general.

Recomendación prioritaria: Verificar que únicamente el personal que haya recibido

y aprobado la capacitación de manejo, uso, cuidado y riesgos de la centrífuga la

opere.

 Utilizar solo los rotores fabricados especialmente para una centrífuga determinada.

 Usar rotores de titanio si se trabaja con sustancias salinas regularmente.

 Evitar el uso de acetona y alcohol.

 Evitar derramar líquido en los controles de manejo.

 Verificar siempre que esté limpia.

Analizador pH

1.- ¿Qué tipo de instrumento o equipo es?

De medición, específicamente de la acidez de una sustancia.

2.-¿Cuál es la función que tiene en el laboratorio?

El analizador de pH se utiliza para determinar la concentración de iones del gas hidrógeno [H+] en

una disolución. Este equipo permite realizar mediciones de la acidez de una solución acuosa, siempre que el mismo sea utilizado de forma cuidadosa y se ajuste a procedimientos plenamente

comprobados. A los analizadores de pH se les denomina, además, pHmetros, monitores de pH o

potenciómetros.

3.-Las principales partes de las que consta el equipo

Brazo porta electrodo, electrodo, control ajuste temperatura, controles de calibración, control

selector de sustancias, interruptor de encendido/apagado.

4.-Describe los principios básicos de su operación

El analizador de pH mide la concentración de iones [H+], utilizando un electrodo sensible a los

iones. En condiciones ideales dicho electrodo debería responder ante la presencia de un único tipo

de ión, pero en la realidad siempre se presentan interacciones o interferencias con iones de otras

clases presentes en la solución. Un electrodo de pH es generalmente un electrodo combinado, en

el cual se encuentran integrados un electrodo de referencia y un electrodo de vidrio, en una misma

sonda. La parte inferior de la sonda termina en un bulbo redondo de vidrio delgado. El tubo interior

contiene cloruro de potasio saturado (KCl), invariable y una solución 0,1 M de ácido clorhídrico

(HCl). También, dentro del tubo interior, está el extremo del cátodo del electrodo de referencia. El

extremo anódico se envuelve así mismo en el exterior del tubo interno y termina con el mismo tipo

de electrodo de referencia como el del tubo interno. Ambos tubos, el interior y el exterior, contienen

una solución de referencia, pero únicamente el tubo exterior tiene contacto con la solución del lado

externo del electrodo de pH, a través de un tapón poroso que actúa como un puente salino.

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

Los analizadores de pH normalmente deben ser calibrados antes de ser utilizados, a fin de

garantizar la calidad y exactitud de las lecturas. Los procedimientos que se realizan son los

siguientes:

1. Calibración de un punto. Se realiza en condiciones de funcionamiento y uso normal. Utiliza una

solución de referencia de pH conocido.

2. Calibración de dos puntos. Se realiza si se requiere efectuar mediciones muy precisas. Utiliza

dos soluciones de referencia de pH conocido. Igualmente, si el instrumento se utiliza de forma

esporádica y si el mantenimiento que recibe es eventual.7.-La medición

 Colocar los electrodos en la solución de calibración.

 Sumergir el electrodo en la solución de estandarización, de forma que la parte inferior del

mismo no toque el fondo del vaso de precipitados.

 Girar el selector de funciones de la posición Stand by a la posición pH.

 Ajustar el metro para leer el pH de la solución de calibración, utilizando el botón marcado

Cal 1, de forma que se pueda leer el pH de la solución de calibración.

 Girar a Stand by.

 Medir el pH de una solución

 Retirar el electrodo de la solución de calibración.

 Enjuagar el electrodo con agua destilada y secarlo

 Colocar el electrodo en la solución de pH desconocido.

 Girar el selector de funciones de la posición Stand by a la posición pH.

 Leer el pH de la solución bajo análisis, en la escala del metro o la pantalla del analizador

de pH. Registrar la lectura obtenida en la hoja de control.

 Girar de nuevo el selector de funciones a la posición Stand by y apagar el analizador de

pH.

8.- El apagado

 Apagar el analizador de pH.

 Remover el electrodo de la última solución analizada.

 Enjuagar el electrodo con agua destilada y secarlo con un elemento secante que no lo

impregne.

 Colocar el electrodo en el recipiente de almacenamiento.

 Verificar que el selector de funciones esté en la posición Stand by.

 Accionar el interruptor de apagado o desconectar el cable de alimentación, si carece de

este control.

 Limpiar el área de trabajo.

9.- El mantenimiento básico y general.

Frecuencia: Cada seis meses

 Examinar el exterior del equipo y evaluar su condición física general. Verificar la limpieza

de las cubiertas y el ajuste de las mismas.

 Probar el cable de conexión y su sistema de acoples. Comprobar que se encuentran en

buenas condiciones y que están limpios.

 Examinar los controles del equipo. Verificar que se encuentran en buen estado y que se

pueden accionar sin dificultad.

 Verificar que el metro se encuentra en buen estado. Para esta verificación el instrumento

debe estar desconectado de la línea de alimentación eléctrica. Ajustar la aguja indicadora a

cero (0), utilizando el tornillo de graduación que generalmente se encuentra bajo el pivote

de la aguja indicadora. Si el equipo dispone de pantalla indicadora, comprobar su

funcionamiento normal.

 Confirmar que el indicador de encendido –bombillo o diodo– opere normalmente.

 Verificar el estado de brazo portaelectrodo. Examinar el mecanismo de montaje y fijación

del electrodo, a fin de prever que el electrodo no se suelte. Comprobar que el ajuste de

alturas opere correctamente.

 Revisar las baterías –si aplica–; cambiar si es necesario.

 Efectuar una prueba de funcionamiento midiendo el pH de una solución conocida.

 Inspeccionar las corrientes de fuga y la conexión a tierra.

Balanzas

1.- ¿Qué tipo de instrumento o equipo es?

Instrumentos para pesar.

2.- ¿Cuál es la función que tiene en el laboratorio?

La balanza se utiliza para medir la masa de un cuerpo o sustancia o también el peso de los

mismos, dado que entre masa y peso existe una relación bien definida. En el laboratorio se utiliza

la balanza para efectuar actividades de control de calidad –con dispositivos como las pipetas–,

para preparar mezclas de componentes en proporciones predefinidas y para determinar

densidades o pesos específicos.

3.-Las principales partes de las que consta el equipo

 Balanza de resorte. Resorte con carga, resorte sin carga,

 Balanza de pesa deslizante. Bandeja, escala macro, pesa deslizante micro, pesa

deslizante macro y escala micro.

 Balanza de doble platillo. Brazo o palanca, fulcro, casquillo, soporte central, caja

protectora, platillo, escala lectura, palanca de liberación.

 Balanza de plato. Platillo, acoples flexibles, columna o soporte.

 Balanza analítica. Caja, platillo, pantalla con controles, burbuja calibradora, interruptor.

 Balanza electrónica. Mecanismo de transferencia, celda de carga, procesador de señal y

pantalla.

 Balanza de sustitución. Control de sensibilidad, escala de lectura, mecanismo ajuste cero,

masa conocida, masa desconocida, fulcro.

4.-Describe los principios básicos de su operación

 Balanza de resorte: su funcionamiento está basado en una propiedad mecánica de los

resortes, que consiste en que las fuerza que ejerce un resorte proporcional a la constante

de elasticidad del resorte.

 Balanza de pesa deslizante: Dispone de dos masas conocidas, estas se deslizan en las

escalas hasta lograr el equilibrio del fiel y la lectura se toma sumando las cantidades en

dicha escala.

 Balanza analítica: funciona mediante la comparación de masas de peso conocido con la

masa de una sustancia de peso desconocido

 Balanza de plato superior: se coloca la masa en el platillo para determinar su masa. El

efecto de la fuerza, producido por la masa, es transmitido desde algún punto de la columna

vertical o bien directamente mediante algún mecanismo a la celda de carga,

 Balanza de sustitución: se coloca sobre el platillo del pesaje una masa desconocida que se

equilibra al retirar del lado del contrapeso, masas de magnitud conocida, utilizando un

sistema mecánico de levas hasta que se alcance una posición de equilibrio.

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

Sea realiza en base a los lineamientos de la OIML o de otra entidad equivalente como pueda ser la

sociedad americana para ensayo de materiales, cualquier proceso de calibración debe realizarse

utilizando un peso patrón y los resultados obtenidos se analizaran para determinar si se

encuentran dentro de las tolerancias aceptables.

7.-La medición

Depende del tipo de balanza que se use, en el caso de las mecánicas, que no requieren de

sistemas eléctricos, se hace respecto a la escala que tienen incluidas, con magnitudes patrones.

En el caso de las electrónicas, se da en las pantallas, y se puede modificar la magnitud patrón, es

decir, la masa de un objeto nos la puede dar en kg o g, dependiendo de la configuración que se le

haga a la balanza.

8.- El apagado

En el caso de las mecánicas, no hay problema por el apagado, solo requiere limpieza, en las que

requieren energía, es necesario que se apague, desconecte y se limpie el área de trabajo.

9.- El mantenimiento básico y general.

 Limpiar el platillo de pesaje, para que este se encuentre libre de polvo o suciedad. La

limpieza se efectúa con una pieza de tela limpia que puede estar humedecida con agua

destilada.

 Limpiar el polvo

 Limpiar externa e internamente la cámara de pesaje. Verificar que los vidrios estén libres

de polvo en el caso de la analítica.

 Verificar que los mecanismos de ajuste de la puerta frontal de la cámara de pesaje

funcionen adecuadamente.

 Calibrarla cada vez que se cambie de lugar, no estar cerca de lugares que puedan afectar

el pesaje.

Espectrofómetro

1.- ¿Qué tipo de instrumento o equipo es?

Equipo de medición.

2.- ¿Cuál es la función que tiene en el laboratorio?

Se usa en el laboratorio con el fin de determinar la concentración de una sustancia en una

solución, permitiendo así, la realización de análisis cuantitativos.

3.-Las principales partes de las que consta el equipo:

 Fuente luminosa

 Monocromador Portador de muestras

 Sistema detector

 Sistema de lectura

4.-Describe los principios básicos de su operación

 Como principio básico se considera que la luz es una forma de energía electromagnética,

que en el vacío tiene una velocidad constante [C] y universal de aproximadamente 3 x 108

m/s. En cualquier otro medio (transparente) por el que pase la luz, su velocidad será

ligeramente inferior y podrá calcularse mediante la siguiente ecuación: v0 = C/N

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

En la posición cero del aparato, el paso de luz está cerrado, por lo que la transmitancia debe

ajustarse a cero luego utilizando un blanco de aire, se debe ajustar la transmitancia a 100 en la

posición meter del aparato.

Hay que usar un blanco, y con ese calibrar porque si no, se obtendrá lecturas erróneas.

Si la sustancia que se está midiendo está disuelta en algún reactivo químico, ése reactivo químico

será el blanco.

7.-La medición

La señal que sale del detector recibe diversas transformaciones. Se amplifica y se transforma para

que su intensidad resulte proporcional al porcentaje de transmitancia/absorbancia. Existen

sistemas de lectura de tipo análogo (muestra la magnitud leída sobre una escala de lectura) o

digital (muestra la magnitud leída en una pantalla).

Los indicadores de tipo análogo reciben tradicionalmente el nombre de metros. Su exactitud

depende, entre otros factores, de la longitud de la escala y del número de divisiones que tenga.

(Mientras más divisiones, más exacto). Su principal desventaja es que pueden ser mal leídos, por

la fatiga de los operadores o errores, cuando disponen de varias escalas, al tratar de identificar las

escalas sobre las que deben realizar la lectura.

8.- El apagado

 Apagar el espectrofómetro y desconectar el cable que conduce la energía.

 Limpiar el exterior del instrumento con una pieza de tela humedecida.

 Proceder a guardar el instrumento. 9.- El mantenimiento básico y general.

Limpieza de derrames. En caso de que se produzca un derrame en el sistema portamuestras, debe

limpiarse el derrame mediante el siguiente procedimiento:

1. Apagar el espectrofotómetro y desconectar el cable de alimentación eléctrica.

2. Usar una jeringa para limpiar el portamuestras. Absorber la mayor cantidad de líquido que pueda

extraerse.

3. Secar el portamuestras con un hisopo dealgodón tipo medicinal.

4. Utilizar papel especial para la limpieza de lentes o un trozo de tela limpia de textura suave, libre

de hilazas, para limpiar la ventana de la fotocelda.

5. Limpiar el exterior del instrumento con una pieza de tela humedecida con agua destilada. Incluir

la pantalla, los controles y el teclado. Limpieza de cubetas de cuarzo. Para mantener en buenas

condiciones las cubetas de cuarzo, se recomienda realizar el siguiente procedimiento:

1. Lavar las cubetas utilizando una solución alcalina diluida como NaOH, 0,1 M y un ácido diluido

tal como HCl, 0,1 M.

2. Enjuagar las cubetas varias veces con agua destilada. Usar siempre cubetas limpias cuando se

requiere tomar medidas de absorbancia.

3. Efectuar procedimientos de limpieza rigurosos y cuidadosos a las cubetas, siempre que se

utilicen muestras que pudieran depositar películas. Algunos fabricantes recomiendan utilizar

detergentes especiales para limpiar las cubetas.

Cambio de baterías. Diversas clases de espectrofotómetros utilizan baterías para mantener en

memoria datos asociados a los análisis como fecha y horas. El procedimiento es similar en las

diversas clases de equipo. Se recomienda seguir este procedimiento:

1. Verificar que en la pantalla del instrumento aparezca la indicación de batería baja.

2. Apagar el espectrofotómetro.

3. Desconectar el cable de alimentación eléctrica.

4. Abrir el compartimiento de las baterías y retirar las baterías agotadas.

5. Limpiar los puntos de contacto eléctrico.

6. Instalar baterías nuevas, con las mismas especificaciones de las originales.

7. Cerrar de nuevo el compartimiento.

8. Reconectar el equipo.

9. Ajustar nuevamente los datos de fecha y hora.  Cambio de bombillo/lámpara. El bombillo es un elemento de consumo, por tanto su vida útil es

limitada y debe preverse que en algún momento será necesario sustituirlo:

1. Verificar que el bombillo no funciona o existe alguna señal o indicación de que tiene una falla. En

equipos modernos aparecerá una señal en la pantalla o un código de error. En equipos antiguos se

verá que el bombillo no encendió.

2. Apagar el espectrofotómetro.

3. Desconectar el cable de alimentación.

4. Desajustar los tornillos que aseguran la tapa del compartimiento de la lámpara.

5. Desajustar los tornillos que fijan el mecanismo que sujeta la lámpara.

6. Desajustar los tornillos que fijan los cables de la conexión eléctrica a la lámpara. (En algunos

equipos podría no ser necesario, pues la base de montaje dispone de mecanismos de contacto

directos a los terminales de contacto de la lámpara).

7. Instalar una lámpara nueva con las mismas características de la original. Usar guantes para

evitar impregnar con huellas digitales la superficie de la lámpara.

8. Reconectar los cables de alimentación eléctrica a la lámpara.

9. Ajustar nuevamente los tornillos que sujetan la lámpara.

10. Ajustar nuevamente los tornillos que aseguran la tapa del compartimiento de la lámpara.

11. Reconectar el espectrofotómetro.

12. Encender el equipo y realizar el procedimiento de recalibración del equipo estipulado por el

fabricante.

Mantenimiento preventivo

El mantenimiento preventivo del espectrofotómetro debe responder a las rutinas y frecuencias

recomendadas por el fabricante. A continuación, se presenta un grupo de rutinas básicas que

puede ser realizada en el laboratorio.

1. Limpiar externamente el espectrofotómetro, incluyendo los controles, pantallas o metros de

medición. Esto se puede realizar con una pieza de tela fina –similar a la textura de los pañuelos–

humedecida con agua destilada.

2. Inspeccionar y limpiar el cable de alimentación eléctrica.

3. Verificar que la lámpara esté limpia y en buen estado. Si no funciona, instalar una nueva, con las

mismas especificaciones de la original. En los espectrofotómetros modernos, el estado de la

lámpara es detectado automáticamente mediante el software que controla el estado y el

funcionamiento del equipo, por lo que es fácil determinar en qué momento es necesario cambiar la

lámpara. Efectuar el cambio de la lámpara y realizar el ajuste posterior siguiendo el procedimiento

recomendado por el fabricante.

4. Revisar el fusible de protección. Antes de abrir el alojamiento del fusible, comprobar que el

espectrofotómetro esté apagado y que sus contactos se encuentren limpios y en buen estado. Si

es necesario reemplazarlo, colocar uno nuevo con las mismas características del recomendado por

el fabricante.

5. Colocar el instrumento en la configuración operacional.

6. Accionar el interruptor de encendido para permitir un funcionamiento por cinco (5) minutos.

Verificar lo siguiente:

a) Si las lámparas o indicadores piloto funcionan.

b) Si el indicador de lectura permanece en cero (0).

c) Si la luz de la fuente funciona.

7. Realizar una prueba de corriente de fuga en las posiciones de encendido y apagado.

a) Verificar el polo a tierra y la polaridad correcta.

b) Verificar la polaridad correcta sin polo a tierra.

c) Verificar la polaridad inversa sin polo a tierra.

8. Calibrar el panel frontal del espectrofotómetro siguiendo las instrucciones del fabricante.

9. Medir la sensibilidad del equipo.

10. Realizar una prueba siguiendo la ley de Beer.

11. Regresar el espectrofotómetro a la configuración inicial, si la calibración se ha efectuado con

éxito.

Autoclave

1.- ¿Qué tipo de instrumento o equipo es?

Instrumento de esterilización

2.- ¿Cuál es la función que tiene en el laboratorio?

Es un equipo diseñado con el fin de eliminar, de forma confiable los microrganismos que de

manera que de otra manera estarían presentes en objetos que se utilizan en actividades de

diagnóstico, tratamiento o investigación en instituciones.

3.-Las principales partes de las que consta el equipo

Válvula de seguridad, manómetro de la cámara, manómetro de la camisa, puerta del autoclave,

manija puerta, termómetro, línea de evacuación de condensado de la camisa, salida de vapor final

de ciclo, restricción de paso de vapor, línea de evacuación de vapor para ciclo de esterilización de

líquidos, línea de evacuación de vapor durante ciclo de esterilización rápida, cámara de

esterilización, línea de evacuación de condensado de la cámara, línea de alimentación de vapor,

válvula de admisión de aire con filtro, camisa, válvula de regulación de ingreso de vapor, trampa de

vapor y desagüe.

4.-Describe los principios básicos de su operación

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

Su método de calibración es muy complicado, es necesario que se lleve con un especialista o al

menos se lea el manual de instrucciones para saber cómo calibrarla, o bien verificar que el que el

nivel de agua cubra la resistencia de y este a la altura del soporte base. El método de calibración

redefine el sistema del autoclave.

7.-La medición

No es un instrumento de medición.

8.- El apagado

1. Colocar una nueva plantilla o carta en el dispositivo de registro, para documentar el

desarrollo del ciclo de esterilización.

2. Controlar que las plumillas registradoras disponen de tinta

3. Asegurar que las válvulas de suministro de agua fría, aire comprimido y vapor estén

abiertas

4. Accionar el interruptor que permite calentar la camisa del autoclave. Este control, al

activarse, permite el ingreso de vapor a la camisa de la cámara de esterilización. Al

ingresar el vapor, empieza el proceso de calentamiento de la cámara de esterilización.

Mantener la puerta del autoclave cerrada hasta el momento que se coloque la carga a

esterilizar, para evitar pérdidas de calor

5. Verificar que la presión de la línea de suministro de vapor sea de al menos 2,5 bar

6. Comprobar el estado de los manómetros y de los termómetros

7. Finalmente, apagar con precaución.

9.- El mantenimiento básico y general.

Mantenimiento anual

Responsable: Técnico del autoclave

1. Limpiar todos los filtros.

2. Comprobar y ajustar el nivel del tanque de alimentación de agua, para que se encuentre

dentro de los 20 mm del máximo nivel.

3. Verificar y ajustar la tensión de los resortes de las válvulas de diafragma.

4. Desmontar, limpiar y ajustar las válvulas de seguridad. 5. Cambiar el filtro de aire.

6. Efectuar un proceso general de esterilización comprobando en detalle: presión,

temperatura, tiempos requeridos para completar cada fase del ciclo, estado de las

lámparas de señalización del proceso, funcionamiento del sistema de registro. Verificar que

el funcionamiento se encuentre dentro de las tolerancias definidas por el fabricante.

7. Efectuar, adicionalmente, las mismas rutinas recomendadas cada tres meses.

Estufa de secado

1.- ¿Qué tipo de instrumento o equipo es?

Equipo de esterilización.

2.- ¿Cuál es la función que tiene en el laboratorio?

La estufa de secado se emplea para esterilizar o secar el material de vidrio y metal utilizado en los

exámenes o pruebas, que realiza el laboratorio y que proviene de la sección de lavado, donde se

envía luego de ser usado en algún procedimiento. La esterilización que se efectúa en la estufa se

denomina de calor seco y se realiza a 180 °C durante 2 horas; la cristalería, al ser calentada por

aire a alta temperatura, absorbe la humedad y elimina la posibilidad de que se mantenga cualquier

actividad biológica debido a las elevadas temperaturas y a los tiempos utilizados.

3.-Las principales partes de las que consta el equipo

El interruptor general, cámaras interna y externa, las pantallas para controlar las temperaturas, el

botón de selección de parámetros, el botón para programar ciclos de operación y los botones para

aumentar o disminuir las temperaturas.

4.-Describe los principios básicos de su operación

Las estufas de secado constan, por lo general, de dos cámaras: una interna y una externa. La

cámara interna se fabrica en aluminio o en material inoxidable, con muy buenas propiedades para

transmitir el calor; dispone de un conjunto de estantes o anaqueles fabricados en alambre de acero

inoxidable, para que el aire circule libremente, allí se colocan los elementos que requieren ser

secados o esterilizados mediante calor seco. Se encuentra aislada de la cámara externa por un

material aislante que mantiene internamente las condiciones de alta temperatura y retarda la

transferencia de calor al exterior. La cámara externa está fabricada en lámina de acero, recubierta

con una película protectora de pintura electrostática. El calor interno es generado mediante

conjuntos de resistencias eléctricas, que transfieren la energía térmica a la cámara interna. Dichas

resistencias se ubican en la parte inferior de la estufa. El calor dentro de la cámara interna se

transfiere y distribuye mediante convección natural o convección forzada.

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

La calibración de la estufa de calentado consiste en cambiar algunas partes de ésta cuando lo

requiera la situación. Y también se calibra según la temperatura.

7.-La medición

Temperatura (C) Tiempo (min)

180 30

170 60

160 120

150 150

140 180

121 360

8.- El apagado

Si la estufa no se está usando, se debe ver que todo esté en correcto orden, para después, apagar

la estufa y ser desconectada.

9.- El mantenimiento básico y general.

 Desconectar la estufa de la toma de alimentación eléctrica

 Desplazar la estufa hacia adelante hasta que la parte frontal de la base se encuentre

alineada con el borde de la superficie de trabajo.  Colocar dos cuñas de aproximadamente 3 cm de espesor bajo cada uno de los soportes

frontales. Esto elevará la parte delantera de la estufa y facilitará la inspección de los

elementos electrónicos una vez que se retire la tapa inferior.

 Retirar los tornillos que aseguran la tapa inferior y levantarla. Entonces, pueden revisarse

los componentes del control electrónico. Por lo general, se ubican en este compartimiento

los siguientes elementos:

a) El control programable

b) Un relevo de seguridad

c) El interruptor general y el disyuntor (breaker) están combinados en un mismo

dispositivo.

 Reinstalar la tapa una vez terminada la revisión.

Microscopio

1.- ¿Qué tipo de instrumento o equipo es?

Instrumento de observación

2.- ¿Cuál es la función que tiene en el laboratorio?

La función del microscopio es hacer visible al ojo humano cosas que no lo son directamente. Por

su estructura y funciones, el microscopio es usado en infinidad de campos, desde la medicina, que

es en donde se ha destacado, como en la industria, botánica, farmacéutica, en la electrónica y la

 cibernética, donde realizan estudios para crear nuevos micro componentes como los

procesadores de las computadoras actuales.

3.-Las principales partes de las que consta el equipo

Ocular, objetivos, revólver, diafragma, condensador, lámpara, brazo, pie, tubo, tornillos

macrométrico y micrométrico, platina y nonius o vernier.

4.-Describe los principios básicos de su operación

El microscopio ha sido construido utilizando las propiedades físicas de los lentes al interactuar con

la luz. Un lente es un elemento óptico, fabricado por lo general en vidrio, que tiene la propiedad de

refractar la luz. Es de dimensiones calculadas con superficies generalmente parabólicas o

esféricas. Si los rayos de luz que inciden sobre una de las superficies del lente convergen al salir

del mismo en un punto F, el lente se conoce como positivo o convergente; si el lente dispersa los

rayos luminosos que lo atraviesan, se denomina divergente o negativo. Los lentes positivos

(convergentes), como el que se presenta a continuación, constituyen la base sobre la cual se

fabrican los microscopios.

5.-Describe por medio de un dibujo sus componentes.

6.-Calibración

1. Coloca el retículo dentro del ocular. Luego, ajusta el ocular de tal manera que la escala que

está grabada en el retículo quede correctamente enfocada

2. Coloca el calibre micrométrico en la platina del microscopio. Hay un círculo grabado en el

micrométrico que puede verse a simple vista. Usa el círculo para centrar el micrómetro, y

enfoca el microscopio usando la lente objetivo de menor aumento. Luego, coloca el

objetivo deseado en posición y enfoca correctamente la escala de calibre micrométrico.

3. Usa las perillas x-y para controlar el movimiento de la platina. Alinea el retículo ocular con

el calibre micrométrico. Una vez que coincidan los dos conjuntos de líneas, busca otra

ubicación donde coincidan precisamente de nuevo

4. Calcula la distancia entre las dos líneas del micrómetro que coincidan. Por ejemplo, si la

distancia entre dos divisiones es de 10 micrómetros, y hay 15 divisiones entre las dos

líneas que coinciden, la distancia total es de 150 micrómetros

5. Cuenta el número de divisiones en el retículo ocular entre las dos líneas que coinciden,

luego calcula la distancia ente cada línea. Por ejemplo, si hay 30 divisiones entre las dos

líneas que coinciden, y sabemos por el calibre micrométrico que la distancia es de 150

micrómetros, la división en el ocular representa 150 micrómetros / 30 divisiones = 5

micrómetros / división.

7.-La medición

El microscopio no hace mediciones en sí, pero se pueden conocer las coordenadas de un campo

de observación gracias al nonius. 8.- El apagado

1. Se quita la muestra

2. Se coloca el objetivo de 4x, o el de menor rango según sea el caso.

3. Se baja la platina hasta abajo y se coloca la luz en el menor nivel.

4. Se regresa el nonius a su lugar.

5. Se desconecta y se dispone a su guardado.

9.- El mantenimiento básico y general.

Ante todo es necesario enfatizar que el microscopio es un equipo de alta precisión. La integridad

de sus componentes ópticos, mecánicos y eléctricos debe ser observada, a fin de conservarlo en

las mejores condiciones.

Cada elemento del microscopio ha sido desarrollado utilizando las más avanzadas técnicas de

fabricación.

La limpieza del ambiente en el que se utiliza, su instalación y uso cuidadoso resultan

fundamentales para lograr una larga vida útil.

La humedad, el polvo y las malas condiciones de alimentación eléctrica, el mal uso o instalación

inadecuada resultan contraproducentes para su correcta conservación. El mantenimiento del

microscopio implica mucho cuidado, paciencia y dedicación. Debe ser efectuado únicamente por

personal que haya recibido capacitación en el equipo y que disponga de la herramienta

especializada que se requiere para intervenir. Se presentan a continuación las recomendaciones

generales para la instalación y el mantenimiento necesarios para mantener un microscopio en

buen estado de funcionamiento y que están al alcance del microscopista.

Conclusión: Los manuales usualmente se hacen con base en los diseños, por lo tanto guardan detalles de cosas que a simple vista no se pueden observar. El mantenimiento de cualquier cosa es fundamental para extender la vida útil del mismo, y es aquí donde radica la importancia de una guía correcta para un mantenimiento de cualquier categoría, porque conociendo todos los detalles, hasta los que no se pueden observar, no existe la posibilidad de cometer errores y así asegurar un mayor durabilidad. El correcto uso de dichos equipos es importante porque de esta forma se puede saber el tiempo y la frecuencia necesaria para darles un mantenimiento preventivo y predictivo llevando un control estricto de este y no llegar a tener fallas por descuido de el mismo.

Bibliografía:
https://www.dropbox.com/s/utzjyvl42sws3vf/lab_manual-mantenimiento%20de%20equipos%20de%20labratrio.pdf?dl=0
